Zdroje elektrické energie

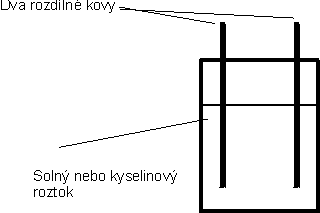

Jeden ze způsobů, jak získat elektrickou energii, je vyrobit článek pracující na principu výměny iontů mezi dvěma kovy různé molekulární struktury.

Je třeba splnit následující podmínky:

• Dva kovy, každý blízký opačnému konci tabulky prvků.
• Vhodné složení prostředí, ve kterém výměna probíhá. Toto prostředí musí být vodivé.

Napětí, proudy a odpory

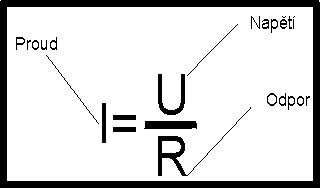

Napětí, proud a odpor jsou závislé podle následujícího vzorce:

Sériové zapojení - shodný proud, různé napětí

Pro sériové zapojení platí sčítání napětí :

U = U1 + U2

Výpočet společného odporu :

R = R1 + R2

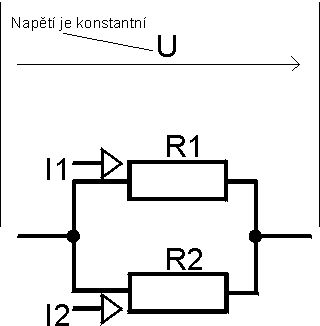

Paralelní zapojení - shodné napětí, různý proud

Pro paralelní zapojení platí sčítání proudu :

I = I1 + I2

Výpočet společného odporu :

R = (R1 * R2)/(R1 + R2)

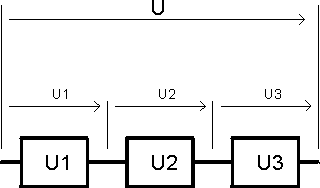

Sériové zapojení zdrojů - napětí se sčítá

U = U1 + U2 + U3

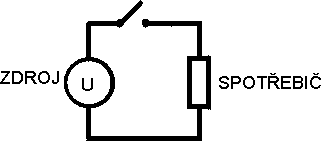

Problematika napájení

Aby byl zdroj schopen spotřebič dostatečně napájet, musí dodávat nejen dostatečné napětí, ale i dostatečný proud. Říká se, že zdroj musí být dostatečně tvrdý. Je to tak z důvodu vnitřního odporu každého spotřebiče. Kdyby byl proud příliš nízký, napětí by po zapojení spotřebiče pokleslo a zdroj by ho "neutáhl".
